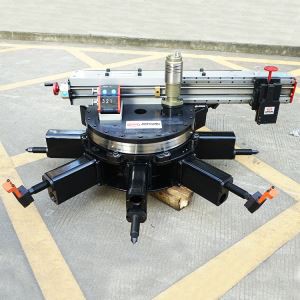

FDG1000 Flense Face Machining Portable Assembly driftsvideo
FDG1000 bærbar flensebehandlingsmaskin brukes hovedsakelig til forskjellige typer tetningsflater (RF, RTJ, M, F, RF, etc.) og elliptisk overflatebehandling av flenser som indre hull, ytre sirkel, endeflate og konveks spor. Maskinen installeres ved hjelp av intern kortklemme. Utstyret er utstyrt med to sett med basestøtteenheter. Før bruk, bekreft diameteren på flensen til forvirring og velg det mest passende chassiset for klemme.
Modulært designkonsept, som kan realisere rask installasjon og demontering
Alle lagre bruker NSK høypresisjonslager og kraftige lagre for å sikre stabil drift og ingen vibrasjoner;
Høy presisjon turbindrivmekanisme sikrer horisontal, omvendt og vertikal installasjon av maskinen;
Automatisk mating i radiell og vertikal retning, eller manuell mating;
innvendig diameter chuck kan justeres opp og ned, det er 8 støttepunkter, kortet er fast;
spindelhastighet mellom 0-25 RPM trinnløs hastighetsregulering, konstant dreiemomentutgang for å sikre jevn prosessering;
justering av flere gir er den mest egnede matehastigheten for hele skjæreeffekten, noe som sikrer effektivitet og presisjon ved råing og etterbehandling;
Knivholderen kan rotere rundt 45 °, og kan også legge til hjelpeverktøyholder for å øke prosesseringsslaget;
utstyrt med fjernkontrollboks, enkel å betjene, høy sikkerhetsfaktor;
Facing Dia meter Range | 150-1000mm （ 6-40 " ） |
ID klemmeområde | 150-1000mm (6-40 " ) |
Min svingdiameter | 1610mm |
Tool Post Stroke | 100 (4 " ) |
Verktøypostens dreibare vinkel | + / - 30 ⁰ |
RPM | 0-35 |
Drive Power Unit - P neumatic | 2.2Hp (1.7kw) |
Luftforbruk / tilførsel Må | 1,93 m3 / min |
Maskinvekt | 128Kg |
Fraktvekt | 145kg |
I | Ute | Opp ned | |||
Utstyr | mm / omdr | Utstyr | mm / omdr | Utstyr | mm / omdr |
1 | 0,128 | 1 | 0.151 | 1 | 0,03 |
2 | 0,251 | 2 | 0,292 | 2 | 0,06 |
3 | 0,591 | 3 | 0,691 | 3 | 0,15 |
