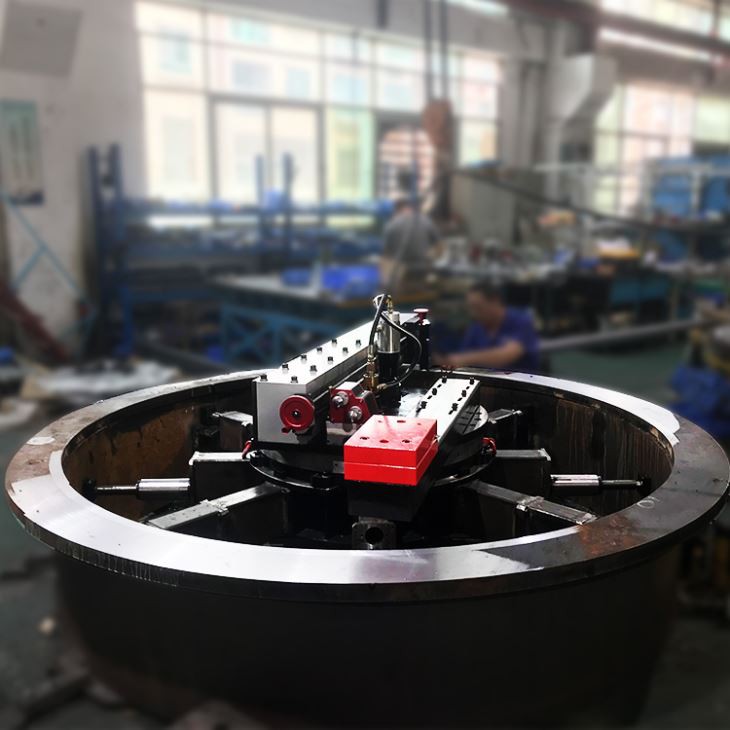

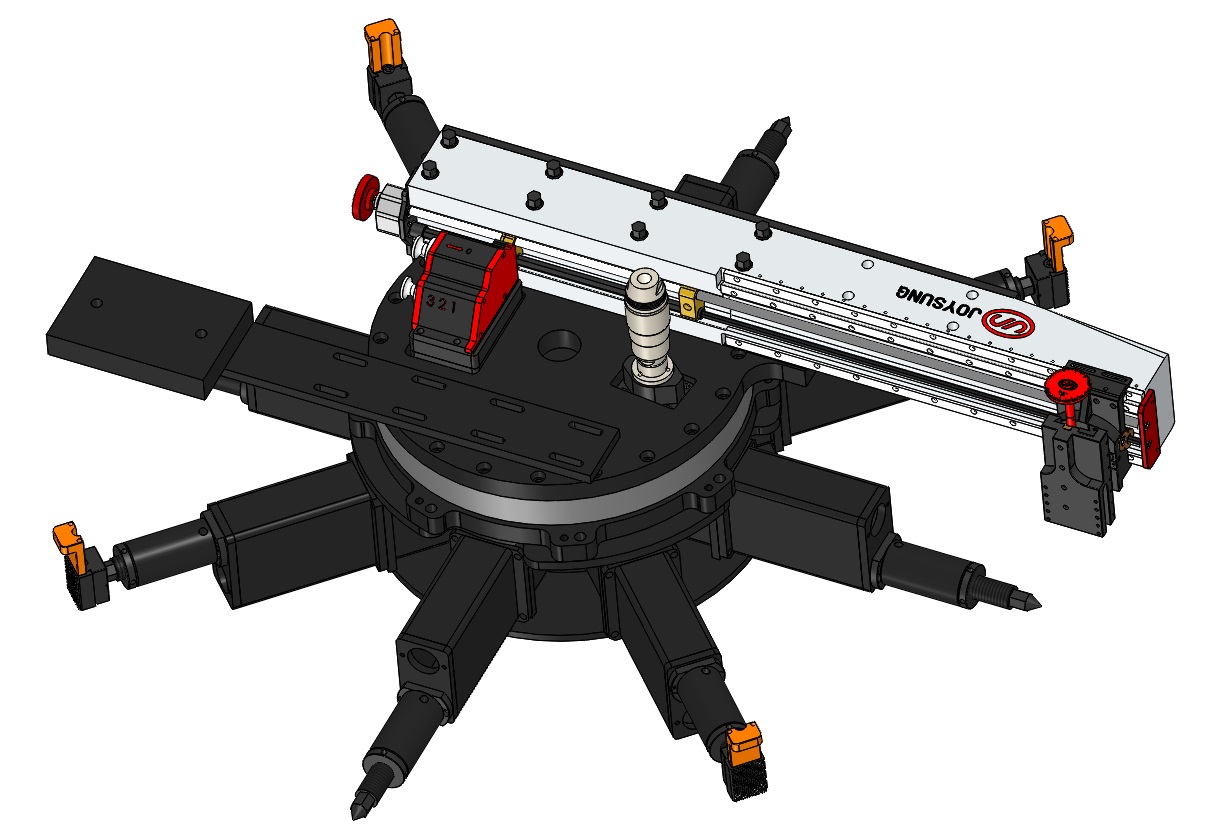

En innvendig montert flensvendt maskin for alle typer flensoverflater, tetningssporbearbeiding, sveisepreparasjon, motboring og varmevekslerreparasjon. Valgfritt orbitalt fresesett tilgjengelig.
Egenskaper:
• Siste lineær teknologi innarbeidet
• Drevet verktøypost gjennom 360 grader
• 3 kontinuerlig sperreførings girkasse
• Høyt dreiemomentreduksjon
spesifikasjon
Tekniske detaljer | ||
Facing Diameter: | ||
Min Facing Diameter | 45 tommer | 1150 mm |
Max Facing Diameter | 120 tommer | 3050 mm |
ID Monteringsdiameter | ||
Min ID Mount | 44 tommer | 1120 mm |
Max ID Mount | 110 tommer | 2800 mm |
Minste svingdiameter | 103 tommer | 2615 mm |
Stroke: | ||
Tool Post Travel - (360 ° svingbar) | 4 tommer | 102 mm |
RPM | Min: 3 | Max: 12 |
Kjøring - Hydraulisk | 3,73 Kw | 5,0 hk |
Kjør - Pneumatisk @ 90 PSI (6 bar) | 3,0 Kw | 4,0 hk |
Hydrauliske krav @ 70 bar | 50 lpm | 10 gal / min |
Luftforbruk / Forsyning nødvendig | 98 SCFM | 2,69 m³ / min |
Omtrent driftsvekt | 3025 lbs | 1375 kg |
Ca. fraktvekt | 4125 lbs | 1875 kg |
Ca. Shipping Dimensions Lengde x Bredde x Høyde | 112 x 40 x 30 tommer 78 x 45 x 24 tommer | 2850 x 1000 x 750 mm 2000 x 1150 x 600 mm |
Feed priser | |||||
Facing Feed priser | (3 av inn / ut) | ||||
Retning | Utstyr | inches / Rev. | mm / omdr | Grooves per inches | Grooves per mm |
Ute | 1 | 0,005 | 0,133 | 191 | 750 |
2 | 0,008 | 0,208 | 122 | 480 | |
3 | 0,020 | 0,507 | 50 | 200 | |
I | 1 | 0,006 | 0,159 | 160 | 630 |
2 | 0,010 | 0,248 | 103 | 410 | |
3 | 0,024 | 0,603 | 42 | 170 | |
inches / Rev. | mm / omdr | |
Boring Feed priser (3 av opp / ned) | 0,002 - 0,004 - 0,008 " | 0,05 - 0,10 - 0,20 mm |
Fordeler:
Høyt dreiemoment med bare 60 dB noiselnivå
Siste lineær teknologi for holdbarhet og repeterbar nøyaktighet
Hurtiginnstillbare justerbare klemkjever
Dreiepunktsverktøy for spor og bein
Kontinuerlig spore rettet mot og kjedelige strømmer
Alle dimensjoner er referanse og kan endres uten varsel. Maskinens ytelse er underlagt applikasjons- og operatørfunksjonalitet; vennligst diskuter dine krav direkte med en DTH-salgsrepresentant. All informasjon gitt og alt salg gjort av DTH Machines er underlagt deres vilkår og betingelser, som er tilgjengelige på www.dthmachines.net
DTH har undervist grunnleggende og fine poeng av bærbar maskinverktøy drift for nesten så lenge vi har oppfunnet og bygd verktøyene.
På DTH Global Learning Center ligger i vårt hovedkontor i Shenzhen, Guangdong. Vi tilbyr opplæring til maskinverktøysoperatører på bærbar maskinverktøys sikkerhet og maskinoppsett og drift.
Praktikanter får også tekniske tips og verktøy for å forbedre operasjonelle effektiviteter, med det store flertallet av alle programmer som er viet til praktisk aktivitet og kompetanseutvikling.
DTH-instruksjonsgruppen inkluderer spesialister innen skipsbygging, kraftproduksjon, anleggsbygging, brobygging, petrokjemisk industri og andre næringer.
Enten det er en regelmessig planlagt kurs på Global Learning Center, eller tilpasset læreplan utført på ditt anlegg, vil maskinistene dine ha nytte av kurs utviklet av noen av de mest respekterte myndighetene i virksomheten.
Ring oss i dag for å registrere deg for en regelmessig planlagt klasse, eller snakk med oss om hvordan vi kan tilpasse et treningsprogram for din spesialiserte søknad.
Maskinen leveres komplett med verktøykasse, inkludert verktøy og innsatser, luftfilter smøreapparat og slangeforbindelse, alle nødvendige monteringsbaser og forlengelser, oppbevaringsboks, CE-sertifikat, paknings liste og manuell.
Kunden kommer alltid først. Vi streber etter å overgå dine forventninger hver gang!
Vi kan mobilisere små og store flenser som vender opp til 15 meter diameter, dekker stort bruksområde, inkludert Crane slewing bearing flange face, hydrogeneringsreaktor, Vaporizer humanhole tetningsoverflate, Raise Flange Facer, RTJ groove tetningsoverflate, Warship turret monteringsbase, Gravator dreieskive basen, skipslasterskip, rotasjonsbase, stor kompressor, turbine dreieskivebase, flenser til store trykkbeholdere, glatt flens, pakningsflens, varmeveksleroverflate, linsens tetningsflate, trykkbeholder, flensende endeflate på svingflaten, støpspor, elliptisk overflate , V-spor, Chamfer, og sørger for at utstyret ditt er i drift så snart som mulig.
